Q. 什麼是電壓驟降(Voltage Sag)？



A.電壓驟降(Voltage Sag)是指由系統中的故障、短路、變壓器的運行或超載引起的電壓短時下降。它是最常見但最重要的電力品質問題。根據IEEE標準(IEEE Std. 1159, 1995)，電壓驟降的定義是在0.5週期的1分鐘內，電壓均方根下降10%至90%的定義。

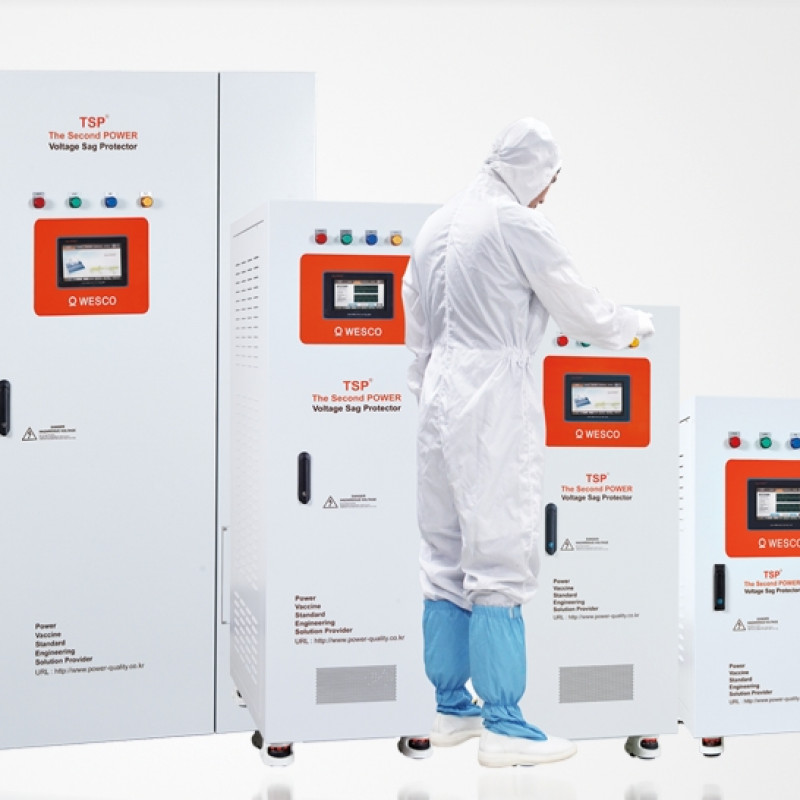

Q. 什麼是TSP®？

A. TSP®是電壓壓降補償器。當發生暫態停電時，可以補償、提供只少1~3秒鐘的正常電壓。為了在電力事故中保持設備的正常運行，超高速轉換開關打開，並以替代電池的超電容中積累的電能提供正常電壓。一般345kV或154kV高壓輸電或配電網路中，最常發生電壓不穩定事件都是1秒內的暫態電壓下降。然而，因為這1秒內的停電，造成生產線和生產設備停止工作。"電壓壓降補償器 "能以小於2ms的超短時間內，超高速並可靠地提供短暫在電壓下降15%甚至100%壓降時保護裝置。而內建的Sag-VIEWER™，能協助使用者能夠通過TSP®產品的內置顯示器驗證各種資訊，包括各種事故歷史、運行歷史，同時，使用者還可以通過乙太網、USB、RS-485等各種通信方式進行遠端資料傳輸紀錄。通過使用超級電容代替電池，它不需要冷卻風扇，使用者可以節省維護和管理成本。



Q. 什麼是Sag-VIEWER™？



A. Sag-VIEWER™是TSP®的主要智慧記錄與通訊監控軟體功能。它提供各種資訊，包括實際的電壓壓降歷史（事故電壓波形、補償電壓波形、事故發生時間、事故電壓、事故持續時間、事故歷史資訊等）、TSP®的運行歷史、電力消耗量和其他有用資訊。Sag-VIEWER™是支援事故監控的應用軟體。非常適合多機布建時，協助全廠監控電力品質的監控系統。





Q. 什麼是TSP®容量？



A. 在三相低壓標準下，如交流三相208V、220V、380V、440V，TSP®可以生產和提供從5kVA到2400kVA的容量 - TSP®大容量。

在單相標準下，如交流單相110V，208V，220V，TSP®可以生產和提供從0.5kVA到20kVA的容量- TSP®小-中容量（標準容量以外的補償容量供應需根據客戶的訂單規格而定）。



Q. 什麼是TSP®的功率補償時間？



A. TSP®標準遵循至少1秒內暫態電壓壓降或功率補償規範。(延長補償時間的產品為特別訂購產品)



Q. TSP®的1秒補償規範是否有適當的依據？



A. TSP®標準補償時間為1秒的補償功能。目標為大型高科技精密新產業部門，如半導體、顯示器、汽車、化工、鋼鐵製造、輪胎、PCB、太陽能發電廠。使用154KVA以上特高壓的設施最常見的不穩定因素是 "暫態電壓下降小於1秒"。TSP®是 "無電池暫態電力補償器"，它彌補了現有電池式不斷電供應系統的弱點。TSP®的目標是使電力補償專案的成本效益最大化。



Q. TSP®與現有的UPS有什麼不同？



A. TSP®具有如下的特殊功能，與現有的USP（不斷電供應系統）系統不同。



Q. 輸出的波形是否需要是正弦波？



A. 是的，當波形與輸入電網的波形相似時，補償輸出是穩定的。一般來說，在補償方波時，由於電流的急劇增加，會給負載帶來沉重的負擔，造成不好的影響。因此，為了補償暫態電壓而不給負載造成負擔，使用正弦波進行補償輸出是有效的。



Q. 如何選擇符合應用用途的精確TSP®標準？



A. 有三種方法來選擇相應的標準，在附加參考資料中解釋。考慮到運行安全網和進一步的負載部件擴展，我們建議你選擇比計算容量大20-30%的TSP®。偶爾也可以根據負載特性，使用實際的負載能力。



Q. 當我需要超過1秒鐘的補償時間時，我應該怎麼做？



A. 有兩個選項可供選擇。第一種選擇是使用1秒標準型的下一個尺寸的型號。例如，3kVA TSP®在3kVA負載下的補償時間為1秒。另一方面，TSP®3kVA在1kVA負載下的補償時間為3秒。時間和負載有一個反比關係。第二個選擇是使用儲能電容。這是一個定制的訂單，可以根據客戶的特殊訂單來提供。



Q. 如果負載功率因數高於MCC和配電盤的常規功率因數，我應該怎麼做？



A. 一般來說，這些負載由接觸器、繼電器和啟動器組成，因此作為電感負載的功率因數相對較低，大約在0.15至0.3之間。如果控制電路由PLC、電源供應器和其他實際功率負載組成，在選擇TSP®尺寸時就必須考慮。換句話說，有兩種選擇方式。你可以選擇一個尺寸較大的TSP®，或者你可以使用應特別訂購的儲能電容。(在三相的情況下)



Q. 如果我需要容量更大的TSP®，我應該怎麼做？



A. 它可以根據客戶的特殊要求提供。它需要更多的大型電容器，並且半導體和靜態開關必須升級。



Q. 我是否使用多個小容量的TSP®？ 還是使用一個大容量的TSP®更好？



A. 這取決於控制電路的結構。當許多控制變壓器連接到一個啟動器或接觸器時，需要適當數量的較小容量的TSP®。另一方面，一個大容量的控制變壓器在共同的控制匯流排下供應各種控制專案，必須使用一個大容量的TSP®。此外，還需要考慮安裝地點和維護的管理觀點。



Q. 如果我使用許多容量小的TSP®，效率不是很低嗎？



A. 如果可能的話，控制電路需要合併，並且需要考慮這項工作的部分重新連線費用。通過這種方式，可以安裝中等規模或大型的TSP®。然而，合併和使用一個TSP®可能很困難，因為許多不同的負載需要不同的計時器設置。最好的選擇是使用幾個中型設備，它們可以根據認知的負載來調整其設置。



Q. TSP®能釋放多少熱量？



A. 雖然有成型的外殼和鰭片進行冷卻，但TSP®幾乎不釋放熱量，因為它是通過離線運作。

TSP®的補償電路在暫態電壓壓降實際發生之前不會運行。只有靜態開關會釋放一點熱量，因為它位於與負載並聯的位置，而且它始終保持在電路中。TSP®採取不需要冷卻的方法，不需要額外的冷卻風扇，與UPS系統相比，它有一個優勢，因為它沒有需要維護條件。



Q. 操作TSP®和給超級電容器充電需要多少電力？



A. 在一般的操作條件下，所有設備的消耗量約為10瓦特。在120V下，這相當於+/-200毫安培。



Q. 在沒有電池的情況下，使用什麼樣的電容器作為儲能介質，其壽命有多長？



A. 採用電壓低、壽命長的EDLC，即電氣雙層電容器/超強電容器。我們根據使用壽命、紋波電流能力和可靠性來選擇優秀製造商生產的型號。

所有型號都是在理想的條件下運行，額定工作溫度為-40°C至+65°C，它們可以用低工作電壓充電。在室外平均溫度為25°C的情況下，它的壽命長達10年以上。



Q. 在超級電容器老化後，我是否可以只更換超級電容器而不更換整個TSP®？



A. 是的。超級電容器不需要維護，比電池的壽命更長，但即便如此，它仍然有固定的壽命。一旦出現電池壽命結束的警告資訊，我們就會提供超級電容器的更換服務。



Q. 如何檢查Ultra-Capacitor的狀態？



A. 使用者可以監控超級電容器的狀態，同時，通過各種方法提供重要資訊，包括特殊的壽命管理功能和充放電電壓感應。



Q. Ultra-Capacitor在電壓驟降後需要多長時間才能得到充電？



A. 這取決於電壓驟降的持續時間和電壓驟降後的放電水準。超級電容器完全放電是不常見的。在大多數情況下，它需要不到1秒的時間來充電，以達到可用的水準。根據容量的不同，它需要約5倍於通常的充電時間。考慮到所安裝的配電盤的功率容量，通過增加TSP®的充電電流的百分比（%）設置，可以減少充電時間。



Q. 我應該把TSP®安裝在哪裡？



A. 理想情況下，TSP®應安裝在控制台、MCC（電機控制中心）或開關板內部，或自動化設備的引出電源終端。如果沒有足夠的空間，可以把它安裝在設備的外側、上側或其他方便的地方。在這種情況下，必須注意連接端子必須暴露在外。它需要用4個螺釘安裝，並與接地螺栓連接。



Q. TSP®的環境限制是什麼，有哪些選擇？



A. 即使TSP®在50℃的溫度下進行了100小時的浸泡測試，其允許的室外溫度也在0℃至40℃之間。當溫度超過允許範圍時，應該安裝一個具有冷卻功能的特殊外殼。在有腐蝕性化學品或濕度過大的環境中，TSP®需要一個密封的或其他符合NEMA標準要求的適當的外殼。這可以根據客戶的要求提供。



Q. 是否需要服務人員來調整、維護或試駕TSP®？



A. 不。任何有才能的電工、維修經理或管理員都可以進行這項工作。除了初始計時器設置或其他特殊調整外，TSP®不需要任何特殊維護或售後服務。定期測試由專業的工程師使用測試儀進行，每年一次，或在需要時進行測試，例如，當TSP®發生問題時。在服務/安裝手冊中，對這一問題的準則有詳細解釋。



Q. 當它異常時，我應該怎麼做？



A. 當TSP®出現內部故障或受到外部影響（超載、過流等）時，會自動切換到旁路模式，對於三相TSP®，用戶可以手動改變其模式。

另外，還有一個報警功能，可以發報不正常的情況。

在發生故障時，如果提供故障症狀或事件記錄（可在產品中驗證--歷史DB、日誌資料、Sag事件等），我們將通知客戶如何應對故障，或派遣專業技術人員處理。



Q. 我如何知道TSP®是否正常工作？



A. 最簡單的檢查方法是用肉眼看一下TSP®的外觀。檢查TSP®前面的 "故障燈 "是否關閉。第二種方法是使用TSP®提供的電源監控軟體Sag-VIEWER™，檢查TSP®歷史D/B的 "故障資訊"。



Q. 保修期有多長？



A. 保修期包括所購買的TSP®，為期2年。



Q. 我們為什麼不使用具有類似能力的USP來達到同樣的目的？



A. 有許多原因如下 :

1. 當電壓驟降發生時，由於離線UPS不能快速切換，負載將隨著離線UPS容量的減少而下降。許多敏感設備需要超快速切換，因為它們在很短的時間內就開始出現問題，1/4週期（4ms）。TSP®可以在1/8週期（2ms）內完成切換。

2. 許多其他USP不能在配電盤的電感負載或低功率因素下運行。

3. 由於浪湧電流與電流繼電器、接觸器或啟動器有很大關係，使用者需要選擇超大的UPS來承受這種浪湧電流。為此，TSP®的靜態開關在電壓和電流方面的額定值約為8-10倍，因此，使用者不需要選擇過大的單元，而是根據連續的VA額定值選擇單元的大小。

4. 精確的控制是可能的，因為每台機組都已經包含了可調節的計時器和可變轉移水準等功能。因此，與UPS不同，不需要進一步購買或安裝額外的功能。USP提供的電流是無限的，因為它沒有定時裝置，在任何情況下都是非常危險的。

5. 存在與電池有關的問題。維護、更換和危險廢物處理等。

6. USP不能滿足工業環境的剛性要求。有時需要冷卻或通風，有時其外殼的厚度太薄，不耐用。由於操作場所的環境限制，在應用UPS時可能會有限制。



Q. 容量較小的TSP®的價格是否高於適當容量的UPS的價格？



A. 每VA的價格低於UPS，因為即使是最低標準的TSP®也有如下的獨特功能。

1. TSP®採用待機結構，超高速傳輸時間為2mS，可靠性高。

2. TSP®不需要維護，因為它沒有額外的冷卻風扇和離線補償方法。

3. TSP®非常具有成本效益，因為它不需要額外的維護，使用低壓超級電容器，沒有電池，可以持續10年以上。

4. TSP®包括可調節的穿越計時器和可變的傳輸水準。

5. TSP®使用高額定值的靜態開關，不需要根據變化的負載來調整大小。

6. TSP®的外殼更適合於惡劣的工業環境。

7.長期維護成本可以忽略不計，因為TSP®不需要定期維護。

8.即使初始安裝成本稍高，但從長遠來看，TSP®的效率更高，因為它不需要電池，也沒有定期維修或進一步的更換成本。



Q. TSP®是否有電壓保護功能？



TSP®的內部系統具有電壓保護功能，並通過了電壓測試、CE認證測試。

同時，對於客戶公司的電壓保護，用戶可以安裝額外的電壓保護器。



Q. 我擔心共振會發生在超級電容器和啟動器的線圈之間（如純無功負載）。



A. 最大的諧振頻率可能發生在最大的無功負荷中。在這種情況下，計算的頻率如下：在500VA機組中，fr=4.75Hz，在3kVA機組中，fr=5.5Hz。在我們的計算中，只有當諧振頻率高於系統頻率60Hz時，才有可能出現某種振盪，但它實際上從未發生。

在帶有自由旋轉二極體的全橋結構下，無功能量在被完美控制後每半個週期都會返回。自振不會通過電橋發生。



Q. 你有CE認證嗎，或者你有其他認證嗎？



A. 是的，我們有TSP®產品的CE證書。我們還擁有 "S "標誌認證和KC認證。



Q. 如果壓降時間過長，而且超過TSP補償時間，最後導致TSP的超級電容EDLC的電力也完全耗盡的狀況下，這狀態TSP會全機完全停止運作，甚至因此無法紀錄這個極端的壓降幅度跟壓降持續時間嗎? 而TSP前面的Display顯示屏，在這種極端狀況下，還能夠在TSP的EDLC的電力耗盡後，依舊保持電力並且讓使用者操作確認嗎？



A. 單相TSP產品在EDLC耗電後，直流充電電壓30V也可以進行顯示操作。

例如，單相1kVA產品DC100%充電為48V，EDLC全功耗直流電壓為35V左右。在剩餘5V被系統消耗之前，可以操作顯示幕。[單相TSP和三相TSP全功耗電壓因容量而異。



Q. 請問所有TSP的MBU都是要外加選配嗎? 目前知道單相小容量一定要選配。如果是10/30/50KVA 或是200KVA以上，都是要另外在加購MBU Bypass系統？還是已經內建內原來設計裡面？



A. 是的，TSP單相產品和三相產品都可以選購後安裝。



但是，TSP3相產品在產品內部安裝了Bypass斷路器。MBU商品可根據客戶的需要單獨購買（客戶需要的話）額外購買後安裝。
